| N° de | N° de | ||||
| figura | D E S C R I P C I O N | Cantidad | pieza | ||

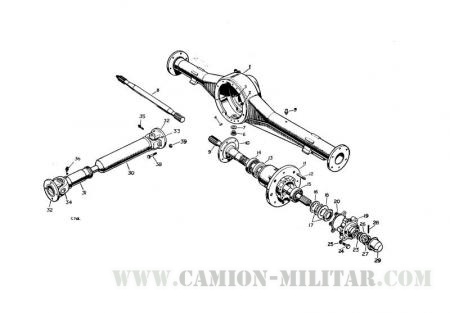

| CONJUNTO DEL EJE TRASERO | 1 | 540223 | |||
| 1 | Cárter del eje trasero | 1 | 549025 | ||
| 2 | Espárrago especial corto ) Fijación de la tapa | 4 | 540523 | ||
| 3 | Espárrago especial largo ) del diferencial | 6 | 540524 | ||
| 5 | Válvula de ventilación del eje trasero | 1 | 515845 | ||
| 6 | Tapón para el vaciado del cárter del eje trasero | 1 | 235592 | ||
| 7 | Junta del tapón de vaciado | 1 | 515599 | ||
| 8 | Semieje trasero derecho | 1 | 130304 | ||
| 9 | Semieje trasero izquierdo | 1 | 130305 | ||
| 10 | Manguito del cojinete del buje trasero | 2 | 273886 | ||
| Junta de unión del manguito al cárter | 2 | 500978 | |||
| 11 | CONJUNTO DEL BUJE TRASERO) | 2 | 217423 | ||
| CONJUNTO DEL BUJE TRASERO)Alternativas | 2 | 571250 | |||
| 12 | Espárrago de la rueda | 10 | 561590 | ||
| 13 | Cojinete interno del buje | 2 | 217269 | ||
| 14 | Empaquetadura de grasa del cojinete interno | 2 | 239422 | ||
| 15 | Cojinete externo del buje | 2 | 217270 | ||
| 16 | Arandela de fijación ) Sujeción del cojinete | 2 | 217352 | ||
| 17 | Tuerca especial ) de rueda. | 4 | 217355 | ||
| 18 | Arandela-fiador ) | 2 | 217353 | ||
|
© camion-militar.com 2011.- prohibida su reproducción total o parcial salvo consentimiento expreso:
|
|||||
| 19 | Brida del buje trasero | 2 | 513863 | ||
| 20 | Junta de la brida | 2 | 231505 | ||
| 21 | Tapón del orificio de llenado de la brida | 2 | 556204 | ||
| 22 | Junta del tapón de llenado de la brida | 2 | 232038 | ||
| 23 | Empaquetadura del semieje trasero | 2 | 501412 | ||
| 24 | Tornillo (3/8" 'BSF x 1-19/32") ) Sujeción de la | 12 | 215331 | ||
| 25 | Arandela elástica ) brida al buje | 12 | 3076 | ||
| 26 | Arandela plana ) Sujeción del semieje a la | 2 | 3300 | ||
| 27 | Tuerca de corona ) brida | 2 | 3259 | ||
| 28 | Clavija de patas ) | 2 | 2428 | ||
| 29 | Tapacubo trasero | 2 | 219098 | ||
| 30 | ARBOL DE TRANSMISI0N TRASERO | 1 | 553002 | ||
| 31 | Manguito de la junta cardan) Para el árbol de | 1 | 600655 | ||
| 32 | Brida ) transmisión | 2 | 600656 | ||
| 33 | Cruceta completa | 2 | 541858 | ||
| 34 | Arillo-resorte de la cruceta | 8 | 242522E1 | ||
| 35 | Engrasador de la cruceta, rosca 1/4" | 2 | 232557 | ||
| 36 | Engrasador de la junta cardan, rosca 1/4" | 1 | 276201 | ||
| 38 | Tornillo (3/8" UNF x 1-1/8") ) Sujeción del árbol | 4 | 509045 | ||
| 39 | Tuerca (3/8" UNF) ) de transmisión | 8 | 509751 | ||
